Новая разработка - Ловушка-фиксатор для переднего колеса мотоцикла
Педаль коромысла ↑ (Рис.1)
|
|
|
|
Применяемость:
-

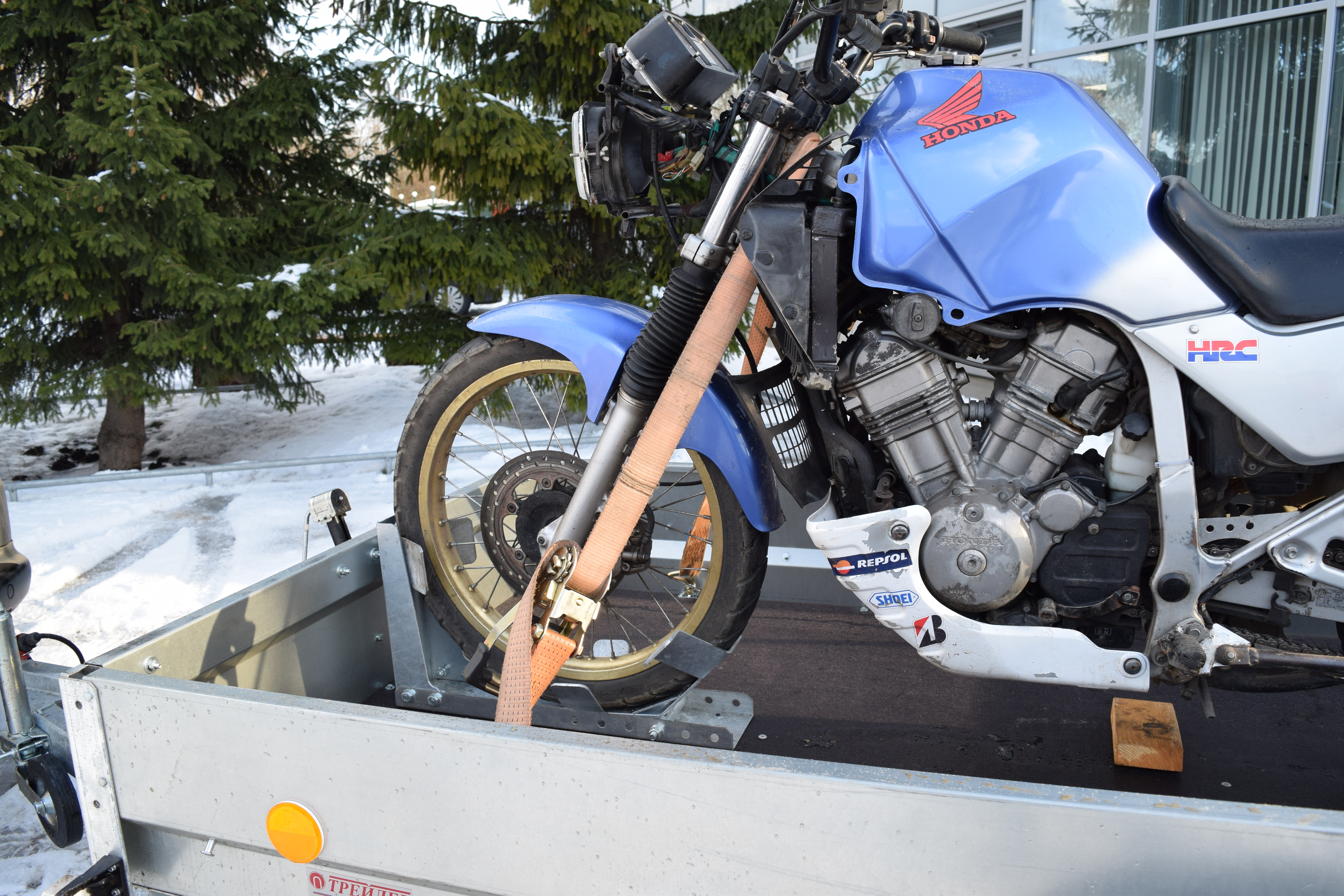

Ловушка-фиксатор ТР-121 предназначена для фиксации мотоцикла (с диаметром переднего колеса до 700 мм , при ширине колеса до 90 мм) при транспортировке или обслуживании.
В ловушке предусмотрены отверстия для крепления ловушки к полу прицепа. Для лучшей фиксации заднего колеса имеются уголки в комплекте (уголки крепить к полу прицепа по месту).
Конструкция разборная, в сложенном виде имеет габариты 640х247х217 мм. При сборке ловушки - педаль коромысла должна находиться с левой стороны по ходу мотоцикла (см. рис.1)
Комплект поставки:
1. Ловушка в сборе:
- Коромысло в сборе – 1 шт.
- Упор – 1 шт.
- Ложемент ловушки – 1 шт.
- Уголок – 1 шт.
- Крепеж
Болт М 10х25 – 2 шт.
Болт М12х30 – 4 шт.
Болт М12х160 – 1 шт.
Гайка М10 - 2 шт.
Гайка М12 – 5 шт.
Шайба 10х21 – 2 шт.
Шайба 12х24 – 5 шт.
Шайба 10.65Г- 2 шт
Шайба 12.65Г – 5 шт
-Уголки для фиксации заднего колеса - 2 шт.
2. Пакет - Крепеж ловушки к фанерному полу прицепа:
Болт М10х35 – 10 шт.
Шайба 10х30 – 20 шт.
Шайба 10.65Г- 10 шт.
Гайка М10 - 10 шт.
- Листовка.
